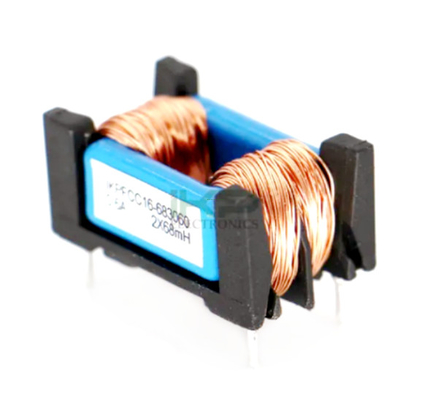

De schakeling van de kern van de elektriciteitslijn zorgt voor uitzonderlijke onderdrukking van de gemeenschappelijke modus en uitzonderlijke inductantie van de dwaalmodus om het geluid van de differentiële modus te onderdrukken.,de FCC-serie combineert de eigenschappen van twee afzonderlijke componenten in één. Ze zijn compact van omvang en zijn verkrijgbaar in de verticale configuratie, met minimale bordoppervlakte,of horizontale configuratie voor toepassingen met een laag profielZe worden vaak gebruikt in LED-verlichting, elektronische ballast en switch-mode stroomvoorzieningen.
GEMEENSTELEN:
•Kerngrootte: FC2319
•Form: Verticaal, horizontaal
•Gemeten stroom: 0,7~2,3A
•Isolatiespanning: 1500VAC,2S (lijn-lijn)
•Nummerspanning: 250 VAC max@40°C
•Hoge inductantie met lage weerstand
•Dubbelknoop met stroomcompensatie, gesloten magnetisch circuit met frameconstructie
•Uitstekende onderdrukking van de differentialmodus, hoge mogelijkheid om pulsen te bedienen
• Ontwerp voldoet aan EN 60938-2 (VDE 0565-2), RoHS-compatibel
Toepassingen:
•Elektronische ballasten voor lampen
•High-power switch-mode voedingsmiddelen voor consumentenelektronica
Deel
Aantal |
Nominale stroom
(A) MAX |
Inductievermogen
(mH) MIN |
DCR
(mΩ) TYP |
| FCC23H-103230 |
2.3 |
10 |
188 |
| FCC23H-153190 |
1.9 |
15 |
279 |
| FCC23H-273140 |
1.4 |
27 |
440 |
| FCC23H-393120 |
1.2 |
39 |
696 |
| FCC23H-473110 |
1.1 |
47 |
804 |
| FCC23H-683090 |
0.9 |
68 |
1100 |
| FCC23H-104070 |
0.7 |
100 |
1810 |
| FCC23V-103230 |
2.3 |
10 |
188 |
| FCC23V-153190 |
1.9 |
15 |
279 |
| FCC23V-273140 |
1.4 |
27 |
440 |
| FCC23V-393120 |
1.2 |
39 |
696 |
| FCC23V-473110 |
1.1 |
47 |
804 |
| FCC23V-683090 |
0.9 |
68 |
1100 |
| FCC23V-104070 |
0.7 |
100 |
1810 |
