Name: Common Mode Choke Coil Power Inductor met basis
Brand: IKP Electronics Co., Ltd.
SKU: IKP-CMC1517-3MH
Price: 0.34 USD
Availability: InStock

Thuis Producten Common Mode-smoorspoelen

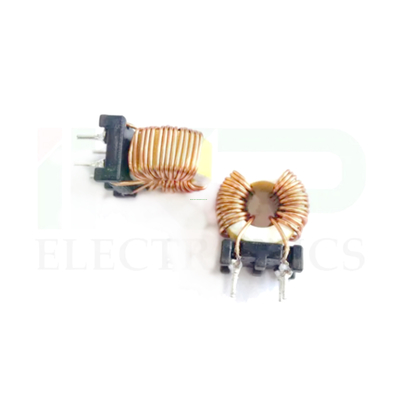

Common Mode Choke Coil Power Inductor met basis

Common Mode Choke Coil Power Inductor with Base

Productdetails:

Plaats van herkomst:	China
Merknaam:	IKP
Certificering:	CE/UL/REACH/ROHS
Modelnummer:	IKP-CMC1517-3MH

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1000
Prijs:	0.34-0.50
Verpakking Details:	karton
Levertijd:	10-15 dagen
Betalingscondities:	L/C, T/T
Levering vermogen:	100,000/week

Contact nu

Gedetailleerde productomschrijving

Basis informatie.

Model nr.

IKP-CMC1517-3MH

Werkfrequentie

Hoge frequentie

Structuur van de wikkeling

Meerlaagse spoel

Aard van de operatie

Verstoppingsspiraal

Structuur van de magnetizer

Ferriet spoel

Toepassingsgebied

Hoge frequentie

Verpakkingsvorm

Ikp

Merken

OEM's

Inductiewaarde

Variabele inductor

Kern

Ferrietkern

Transportpakket

Karton/buis

Specificatie

RoHS, ISO9001

Handelsmerk

IKP

Oorsprong

Hefei, Anhui

HS-code

85045000

Productiecapaciteit

50, 000 stuks/week

Verpakking en levering

Pakketgrootte

37.00cm * 26.00cm * 21.00cm

Bruto gewicht van het pakket

10.000kg

Productbeschrijving

Elektrische kenmerken (temperatuur: 25 ± 50 cm, RH: 65 ± 1 RH)
1) Inductantie (bij 10 kHz 0,05 V): L2-7 = L3-6 = 6,8 mh + 50%/-30%
2) Weerstand: DCR2-7 = DCR3-6=250mΩ maximaal
3) Hi-pot: N1 tot N2: 1500V AC, 3mA, 60s

Materialenlijst:
1 Kern: T14x9x5 TS10 TDG of EQU
2 Draad: UEW polyurethaan 130C tai-i elektrische draad en kabel Co Ltd, E85640
3 PCB: FR-4 1,5x9x5
4 Geval
5 Epoxy: 6020H putten elektronisch materiaal Co Ltd, E2296335

Deelnummer	Inductaantie (mH) @ 1KHz	IDC ((A) MAX.	DCR ((() MAX.	Draaddiameter (Φ) mm
CMC1508-0.625MH	0.625	1	0.04	0.41
CMC1508-0.1MH	0.1	1	0.06	0.41
CMC1508-0.225MH	0.225	1	0.07	0.41
CMC1508-0.4MH	0.4	1	0.1	0.41
CMC1508-0.625MH	0.625	1	0.125	0.41
CMC-1508-0.9MH	0.9	2	0.03	0.51
CMC1508-1.225MH	1.225	2	0.04	0.51
CMC1508-1.6MH	1.6	2	0.06	0.51
CMC1508-2.0MH	2.0	2	0.075	0.51
CMC1508-2.5MH	2.5	3	0.02	0.58
CMC1508-3.0MH	3.0	3	0.03	0.58
CMC1813-0.85MH	0.85	2	0.05	0.58
CMC1813-0.62MH	0.62	2	0.075	0.58
CMC1813-0.1MH	0.1	2	0.085	0.58
CMC1813-0.22MH	0.22	2	0.11	0.58
CMC1813-0.4MH	0.4	2	0.2	0.58
CMC1813-0.62MH	0.625	5	0.035	0.58
CMC3118-0.05MH	0.055	5	0.04	0.76
CMC3118-0.22MH	0.22	4	0.046	0.76
CMC3118-0.49MH	0.495	4	0.06	0.76
CMC3118-0.88MH	0.88	2	0.2	0.58
CMC3118-1.37MH	1.375	4	0.13	0.76
CMC3118-1.98MH	1.98	5	0.072	0.91
