Name: Verticale/horizontale hoogstroomplaatdraad wikkeling common mode filter inductors (SQ/UC2418 serie)
Brand: IKP Electronics Co., Ltd.
SKU: IKP-LF-CMC-SQ2418 serie
Price: 0.16 USD
Availability: InStock

Thuis Producten Common Mode-smoorspoelen

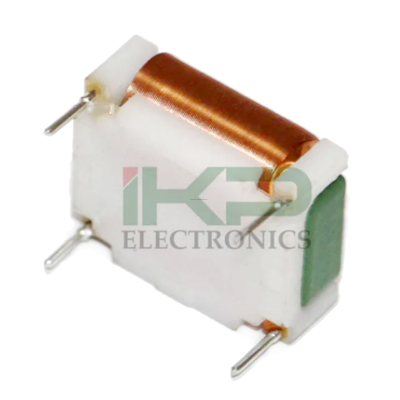

Verticale/horizontale hoogstroomplaatdraad wikkeling common mode filter inductors (SQ/UC2418 serie)

Vertical/Horizontal High Current Flat Wire Winding Common Mode Filter Inductors (SQ/UC2418 Series)

Productdetails:

Plaats van herkomst:	China
Merknaam:	IKP
Certificering:	CE/UL/REACH/ROHS
Modelnummer:	IKP-LF-CMC-SQ2418 serie

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1000
Prijs:	0.16-0.22
Verpakking Details:	karton
Levertijd:	10-15 dagen
Betalingscondities:	L/C, T/T
Levering vermogen:	100,000/week

Contact nu

Gedetailleerde productomschrijving

Basis informatie.

Model nr.

IKP-LF-CMC-SQ2418 serie

Werkfrequentie

Hoge frequentie

Structuur van de wikkeling

Verticale wikkeling van platte draad

Aard van de operatie

Verstoppingsspiraal

Structuur van de magnetizer

Ferriet spoel

Toepassingsgebied

EMI/EMC

Verpakkingsvorm

Verticaal/horizontaal

Merken

Ikp

Inductiewaarde

Variabele inductor

Transportpakket

Karton en dienblad

Specificatie

SQ2418 serie

Handelsmerk

IKP

Oorsprong

China

HS-code

85045000

Productiecapaciteit

10000 stuks/dag

Productbeschrijving

Verticale/horizontale hoogstroomplaatdraad wikkeling common mode filter inductors (SQ/UC2418 serie)

Productkenmerken en -kenmerken:
*Groot platte draad wikkelingsproces
* Klein volume, grote stroom
*De eenheidstroomdichtheid is 1,3 maal of meer van die van een ronde koperdraad
*Lag DC-weerstand, kleine gedistribueerde capaciteit
* Makkelijk te verdwijnen
* Uitstekend EMI-effect en stabiliteit
* Geproduceerd door volledig automatische machine, hoge efficiëntie en stabiele kwaliteit
*Goede isolatievermogen en lange levensduur
*Verticaal of horizontaal, op maat beschikbaar

Elektrische parameters:
*Specificaties voor platte draden: breedte 1,0-2,0 mm, dikte 0,1-0,5 mm
*Nominale spanning ((v): 85 tot 265 AC, 50/60Hz
* Draaiverhouding: N1:N2=1:1
* Isolatieweerstand: 100mΩ MIN bij 500DC
*Testfrequentiereactie: 10 kHz 100 mV
*Temperatuurbereik: -40oCtot + 150oC
*Temperatuur stijging: 50oCMaximaal
* Gebruikt voor het absorberen van gemeenschappelijke modus interferentie signalen van 9-30MHz
*Gebruikt voor het absorberen van common mode signalen en differential mode signalen in de 9-30MHz band

Verticale/horizontale hoogstroomplaatdraad wikkeling common mode filter inductors (SQ/UC2418 serie)

Algemene productspecificaties:

Specificatie	Inductievermogen Min. 1KHZ 0,25V	Afmetingen (mm MAX)									Stroom ((A)	Vermogen ((W)
		W	D	H	L	E	1#Basis		2#Basis		Maximaal	Maximaal
		W	D	H	L	E	PIN 1	PIN 2	PIN 1	PIN 2	Maximaal	Maximaal
SQ1515V15	>15 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25 mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25 mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25 mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12 mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20 mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30 mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12 mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20 mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30 mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12 mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20 mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30 mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12 mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20 mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30 mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7 mH	18	30	38	4	0.8	4 PINS		-	-	3.5	280
SQ2724V15	>15 mH	18	30	38	4	0.8	4 PINS		-	-	2.5	280
SQ2724V20	>20 mH	18	30	38	4	0.8	4 PINS		-	-	1.8	280
SQ2724H07	>7 mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15 mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20 mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7 mH	16	30	38	4	0.8	4 PINS		-	-	2.0	300
SQ2820V20	>20 mH	16	30	38	4	0.8	4 PINS		-	-	2.5	300
SQ2820V30	>30 mH	16	30	38	4	0.8	4 PINS		-	-	5.0	300
SQ2820H07	>7 mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20 mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30 mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3126V081	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3126V082	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3126V10	>10 mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3126V25	>25 mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10 mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25 mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12 mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12 mH	28	45	16	4	1.0	39	21	-	-	7	600

*Aangepast is beschikbaar.

Verticale/horizontale hoogstroomplaatdraad wikkeling common mode filter inductors (SQ/UC2418 serie)

SQ-grootte van de magnetische kern en parameters van het magnetische circuit:

Specificatie van de magnetische kern	Grootte van de magnetische kern (na sproeiing)							Parameters van de magnetische route
Specificatie van de magnetische kern	Een	B.	C	D	E	F	R	Le(mm)	Ae(mm2)	Ve(mm3)	C1 ((mm-1)
SQ12.5 x 12.5 x 4.8	12.8±0.4	12.8±0.4	5.2±0.3	5.2±0.3	8 ± 0.3	4.8	2.13	42.79	13.53	579.12	3.16
SQ13 × 17,5 × 5	13.4±0.4	17.9±0.4	5.4±0.3	4.2±0.3	12.9±0.3	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5 × 21.6 × 5	13.9±0.4	22 ± 0.4	5.3±0.3	4.1±0.3	15.6±0.3	5.3	2.7	55.60	15.90	874.50	3.50
SQ15 × 15 × 5	15.5±0.4	15.5±0.4	5.3±0.3	5.8±0.3	10.9±0.3	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5 × 18.6 × 5	16 ± 0.4	19 ± 0.4	6.3±0.3	4.5±0.3	13.8±0.3	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3 × 15.5 × 6	16.6±0.4	15.8±0.4	6 ± 0.3	5.2±0.3	10.5±0.3	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17 × 20,6 × 6	17.3±0.5	20.9±0.5	6.3±0.3	5.7±0.3	14 ± 0.4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5 × 24 × 6	17.8±0.5	24.5±0.5	6.3±0.3	6.2±0.3	18.9±0.4	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3 × 19.5 × 6	18.6±0.5	19.8±0.5	6.3±0.3	7.2±0.3	13.3±0.3	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3 × 20.8 × 6	18.6±0.5	20.9±0.5	6.3±0.3	7.4±0.3	14.5±0.4	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6 x 15.6 x 6.8	19 ± 0.4	16 ± 0.4	6.6±0.3	6.0±0.3	13 ± 0.3	7	3.55	51.26	22.65	1161.11	2.26
SQ20 x 22.5 x 6.8	20 ± 0.5	22.8±0.5	6.6±0.3	7.4±0.3	15.2±0.4	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20x29x6.3	20.3±0.5	29.3±0.5	6.6±0.3	7.7±0.3	22.2±0.4	7	3.55	83.90	31.46	2639.81	2.67
SQ26 × 31 × 9	26.3±0.5	31.8±0.6	9.3±0.4	9.7±0.4	22.7±0.4	9.3	4.65	96.56	54.21	5234.96	1.78
