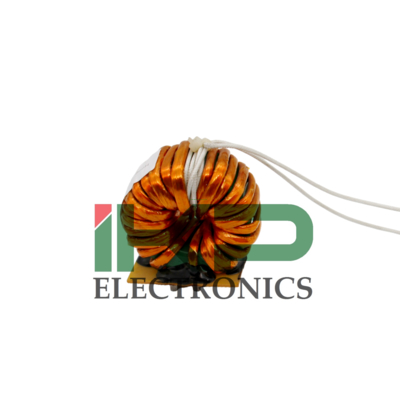

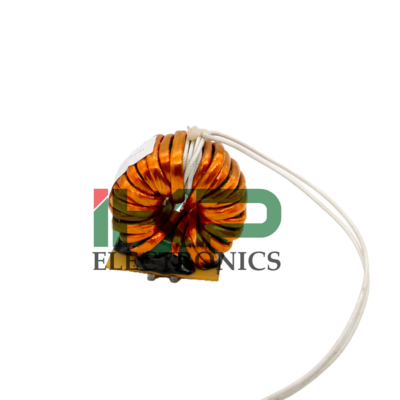

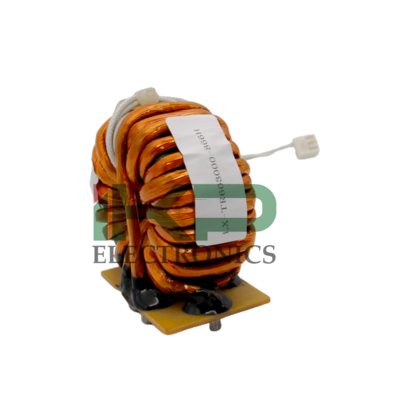

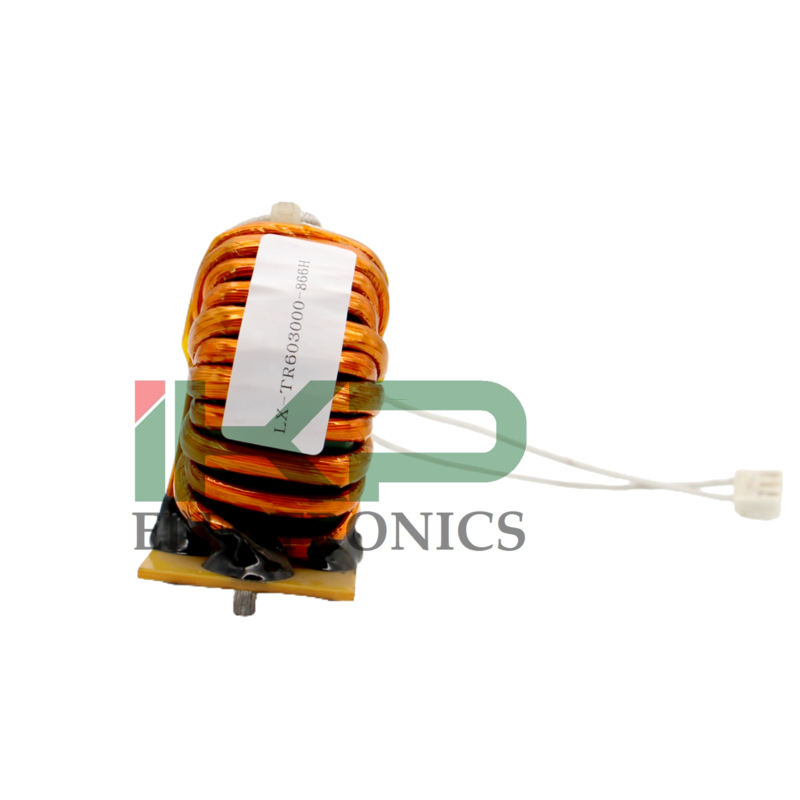

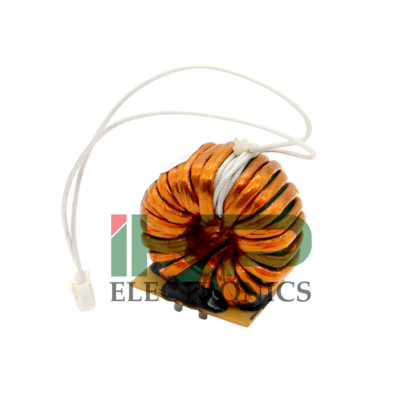

IKP-PTT-130-80-40 Model 400/500A Lasstroom Amorf Legering Kern Toroidale Vermogenstransformator voor Inverter Lasmachine
Productdetails:
| Place of Origin: |
CHINA |
| Merknaam: |
IKP |
| Certificering: |
CE/UL/REACH/ROHS |
| Model Number: |
IKP-PTT-130-80-40 |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: |
1000 |
| Prijs: |
20.00-25.00 |
| Packaging Details: |
Carton |
| Delivery Time: |
10-15 days |
| Payment Terms: |
L/C, T/T |
| Supply Ability: |
100,000/week |
Contact nu
Gedetailleerde productomschrijving
Basis Info.
Modelnummer
IKP-PT100*60*20 Serie
Kern
Amorfe Legering Transformator
Koelmethode
Droge Transformator
Wikkeltype
Twee-wikkeling Transformator
Certificering
ISO9001-2000, ISO9001, CCC, RoHS
Gebruik
Eenfasige Transformator
Frequentiekarakteristieken
Hoge Frequentie
Transportverpakking
Karton
Productiecapaciteit
500000/Jaar
Productbeschrijving
Meestal vereisen de enkelfasige pulstransformatoren van de Hi-power booglasinverter transformatorkernen met een laag hoogfrequentieverlies, hoge Bs en lage Br. Dus de uitgangsfilter en de opgeslagen energie-inductantie vereisen de kenmerken van hoge Bs, laag verlies en constante permeabiliteit. In dit geval hebben we een horizontale magnetische behandeling op nano-kristallijne legering uitgevoerd om de transformatorkernen te produceren met lage Br en constante permeabiliteit.
IKP ELECTRONICS is een toonaangevende fabrikant van hoogwaardige niet-kristallijne en nano-kristallijne legeringscomponenten. De hoogwaardige nano-kristallijne ultradunne strip, niet-kristallijne reactor voor zonne-inverter en EMC common mode filterinductantie hebben met name een uitstekend technisch niveau en uitstekende kwaliteit, waardoor onze klanten voordelen kunnen behalen op belangrijke competitieve gebieden.
Het managementbeleid van IKP van "kwaliteit eerst, krediet voorop en praktische aanpak", gericht op productontwikkeling en productie. De eisen van de klant zijn onze impuls om vooruitgang te boeken, de tevredenheid van de klant is ons doel. We willen uw aandacht en steun, laten we samenwerken voor ons wederzijds voordeel.
VOORDELEN:
1. Nieuw materiaal: Nanokristallijne legeringsmagnetische kern heeft een hoge weerstand, hoge magnetische permeabiliteit, hoge verzadigingsmagnetische inductie-intensiteit en hoge temperatuurstabiliteit.
2. Nieuw ontwerp: De structuur van de nieuwe wikkeling is compacter en het energieverlies is zeer klein. De lek-inductantie is slechts 2 ~ 20uH, wat een tiende is van die van vergelijkbare transformatoren. Daarom wordt het systeemontwerp eenvoudig en handig.
3. Kleiner formaat en grotere capaciteit: Elke gram nanokristallijn materiaal van de nieuwe transformator kan 15W-25W vermogen omzetten (meestal slechts 8-9W) bij een frequentie van 20KHz.
4. Veiligheid, hoog rendement, energiebesparing: Het extreem lage verlies maakt het rendement van de transformator meer dan 99% en de continuïteitssnelheid van de belasting bereikt 100%. Er is een goede isolatie tussen de primaire en secundaire zijde en de weerstandsspanning overschrijdt 10.000 volt. Vergeleken met traditionele transformatoren hebben de nieuwe transformatoren ongeëvenaarde voordelen en alternatieven.
TOEPASSING:
Amorfe en nanokristallijne materialen kunnen ferrietmaterialen vervangen. Belangrijkste toepassingsgebieden: Hoogfrequente hoogvermogen inverter DC-voeding in de lucht- en ruimtevaart en maritieme sector, hoogfrequente inverter hoogvermogen DC-voeding voor civiel en industrieel gebruik, oplader, inverter lasmachine, galvaniseervoeding, elektrische voertuig oplaadapparatuur, hoogfrequente inductieverwarming voeding, hoogfrequente inverter boogspuiten voeding, verwarmingspijpleiding lasvoeding, elektrische vonkafzetting oppervlaktevoeding, hoogvermogen oplader voeding, schakelende voeding, inverter voeding, ononderbroken voeding, etc.
MONSTER- EN BESTELLINGSBESCHRIJVING:
Invoer en uitvoer zijn vereist;
Drukvereisten;
Koper of aluminium;
Productgrootte, zoals diameter, hoogte, lengte van de aansluitingen;
Monsters zijn in rekening gebracht, follow-up in de bestelling;
Het is het beste om producttekeningen of monsters in natura te hebben;
Betaal 50% aanbetaling, de andere 50% bij levering.
De inverter transformator hoofdtransformator moet worden aangepast aan specifieke eisen, er is geen standaard inventaris. Verschillende ontwerpschema's, materiaalselectie en productieprocessen bepalen verschillende eindprijzen.
PRODUCTSPECIFICATIES:
| Model |
Kernmaat(mm) |
Basisgrootte |
Effectieve doorsnede |
Magnetisch |
Aanbevolen |
|
|
| |
|
|
pad |
|
vermogen |
|
|
| (mm) |
- doorsnede |
|
Lasserstroom |
|
| |
|
|
|
|
lengte |
|
P(f=20kHz) |
|
| |
|
|
|
|
|
|
|
S(cm2) |
|
|
|
| OD |
ID |
H |
|
OD |
ID |
H |
|
|
|
| |
L(cm) |
|
(kw) |
|
|
| IKP-PTT-64-40-20 |
64 |
40 |
20 |
|
|
66 |
37 |
23 |
1.68 |
16.3 |
|
2-4 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -68-43-20 |
68 |
43 |
20 |
|
|
72 |
40 |
24 |
1.75 |
17.4 |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -80-50-25 |
80 |
50 |
25 |
|
|
85 |
44 |
30 |
2.63 |
20.4 |
|
4.5 |
100/120A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -100-60-20 |
100 |
60 |
20 |
105 |
56 |
23 |
2.80 |
25.1 |
|
4-5 |
160/200A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -104-60-30 |
104 |
60 |
30 |
110 |
57 |
35 |
4.38 |
25.9 |
|
|
315A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -104-60-35 |
104 |
60 |
35 |
110 |
57 |
40 |
5.25 |
25.9 |
|
|
400A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -105-60-40 |
105 |
60 |
40 |
110 |
57 |
45 |
6.3 |
25.9 |
|
|
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-60-30 |
120 |
60 |
30 |
125 |
57 |
35 |
6.30 |
29.8 |
|
8-15 |
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-70-30 |
120 |
70 |
30 |
125 |
67 |
35 |
5.25 |
29.8 |
|
6-10 |
315-400A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -120-70-40 |
120 |
70 |
40 |
125 |
68 |
45 |
7.0 |
29.8 |
|
|
500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-80-40 |
130 |
80 |
40 |
136 |
76 |
45 |
7.00 |
33.0 |
|
15-20 |
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-80-50 |
130 |
80 |
50 |
136 |
76 |
55 |
8.75 |
33.0 |
|
23-25 |
500/630A |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -130-90-50 |
130 |
90 |
50 |
136 |
85 |
56 |
7.00 |
34.5 |
|
15-20 |
630A |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Opmerking: de bovenstaande tabel is het standaardmodel van de kern; we kunnen ook andere specificatietransformatoren produceren volgens de specificaties van de klant.
