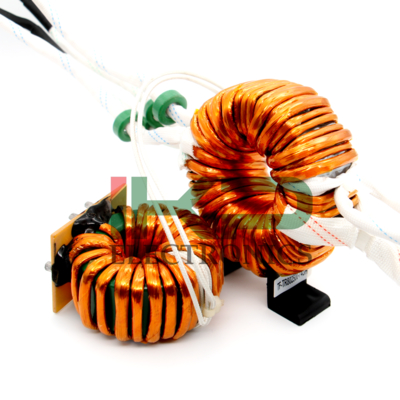

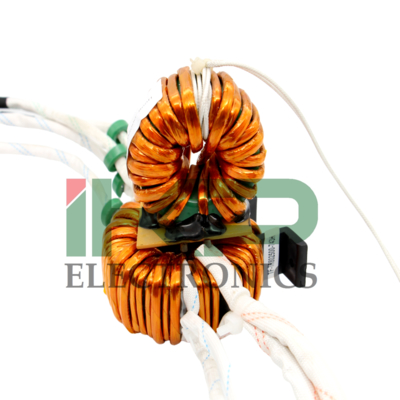

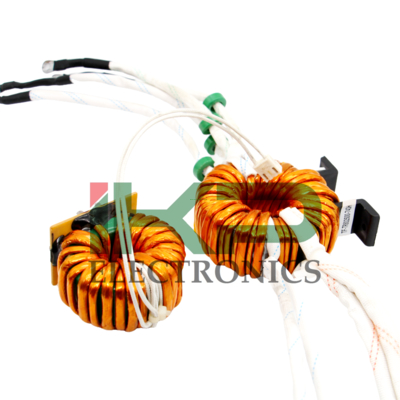

IKP-PTT-104-60-30 Model 315A Lasstroom Amorfe legering kern Toroïdale krachttransformer voor Inverter Lasmachine
Productdetails:
| Place of Origin: |
CHINA |
| Merknaam: |
IKP |
| Certificering: |
CE/UL/REACH/ROHS |
| Model Number: |
IKP-PTT-104-60-30 |
Betalen & Verzenden Algemene voorwaarden:
| Minimum Order Quantity: |
1000 |
| Prijs: |
20.00-25.00 |
| Packaging Details: |
Carton |
| Delivery Time: |
10-15 days |
| Payment Terms: |
L/C, T/T |
| Supply Ability: |
100,000/week |
Contact nu
Gedetailleerde productomschrijving
Basis informatie.
Model nr.
IKP-PT100*60*20 serie
Kern
Transformer van amorfe legering
Koelmethode
Transformatoren van het droge type
Typ van de wikkeling
Transformer met twee schroeven
Certificering
ISO9001-2000, ISO9001, CCC, RoHS
Gebruik
Eenfasige transformator
Frequentiekarakteristieken
Hoge frequentie
Transportpakket
Verpakking
Productiecapaciteit
500000/jaar
Productbeschrijving
Gewoonlijk vereisen de eenzijdige pulstransformatoren van de hoogvermogenbooglassenverwerker de transformatorkernen met een laag hoogfrequentieverlies, een hoge Bs en een lage Br.dus het uitgangsfilter en de opgeslagen energie inductance vereist de kenmerken van hoge BsIn dit geval hebben we een horizontale magnetische behandeling uitgevoerd op nano-kristallijn legering om de transformatorkernen met lage Br en constante permeabiliteit te produceren.
IKP ELECTRONICS is een toonaangevende fabrikant van hoogwaardige niet-kristallijn en nano-kristallijn legeringscomponenten.niet-kristallijn reactor voor zonne-omvormer en EMC common mode filter inductance hebben met name een uitstekend technisch niveau en uitstekende kwaliteit, waardoor onze klanten voordelen kunnen behalen op belangrijke concurrentiegebieden.
IKP's managementbeleid van "kwaliteit op de eerste plaats, krediet op de eerste plaats en praktische benadrukking", gericht op productontwikkeling en productie.Klanttevredenheid is ons doel.We willen jullie aandacht en steun, laten we samenwerken voor ons wederzijds voordeel.
Voordelen:
1Nieuw materiaal: Nanocrystalline magnetische kern met hoge weerstand, hoge magnetische permeabiliteit, hoge saturatie magnetische inductie intensiteit en hoge temperatuur stabiliteit.
2. Nieuw ontwerp: De structuur van de nieuwe winding is compacter en het energieverlies is zeer klein. De lekkage-inductiviteit is slechts 2 ~ 20uH, wat een tiende van die van soortgelijke transformatoren is.Daarom, wordt het systeemontwerp eenvoudig en handig.
3Kleine afmetingen en grotere capaciteit: Elk gram nanocristallijn materiaal van de nieuwe transformator kan 15W-25W vermogen omzetten (meestal slechts 8-9W) bij een frequentie van 20KHz.
4Veiligheid, hoge efficiëntie, energiebesparing: door het uiterst lage verlies wordt het rendement van de transformator meer dan 99% en bereikt de continuïteit van de belasting 100%.Er is een goede isolatie tussen de primaire en secundaireIn vergelijking met traditionele transformatoren hebben de nieuwe transformatoren ongeëvenaarde voordelen en alternatieven.
Toepassing:
Amorfe en nanocristalliene materialen kunnen ferrietmaterialen vervangen.met een vermogen van niet meer dan 50 W, laadmachine, inverter lassen, elektrische elektrische stroomvoorziening, elektrische voertuig oplaadapparatuur, hoogfrequente inductieverwarming,Hoogfrequente omvormer-boogsproeiende voeding, verwarmingsleiding lassen stroomvoorziening, elektrische vonk afzetting oppervlakte stroomvoorziening, high-power charger stroomvoorziening, schakeling stroomvoorziening, omvormer stroomvoorziening, ononderbroken stroomvoorziening,enzovoort.
MOTOREN EN ORDEREN Beschrijving
Input en output zijn vereist;
drukvereisten;
koperen of aluminium;
Productgrootte, zoals diameter, hoogte, lengte van de leidingen;
Voor de monsters wordt een vergoeding betaald, de bestelling wordt gevolgd;
Het is het beste om producttekeningen of monsters in natura te hebben;
Betaal 50% aanbetaling, de andere 50% bij levering.
De omvormer transformer hoofdtransformer moet worden aangepast volgens specifieke vereisten, er is geen standaard inventaris.De selectie van materialen en de productieprocessen bepalen verschillende eindprijzen.
GESPECTIONEERDE PRODUCTEN:
| Model |
Grootte van de kern(mm) |
Grootte van de basis |
Effectieve kruising |
Magnetische |
Aanbevolen |
|
|
| |
|
|
pad |
|
vermogen |
|
|
| (mm) |
- sectieruimte |
|
Lasstroom |
|
| |
|
|
|
|
lengte |
|
P ((f=20kHz) |
|
| |
|
|
|
|
|
|
|
S(cm2) |
|
|
|
| Overdosis |
Identificatie |
H |
|
Overdosis |
Identificatie |
H |
|
|
|
| |
L(cm) |
|
(kw) |
|
|
| IKP-PTT-64-40-20 |
64 |
40 |
20 |
|
|
66 |
37 |
23 |
1.68 |
16.3 |
|
2-4 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -68-43-20 |
68 |
43 |
20 |
|
|
72 |
40 |
24 |
1.75 |
17.4 |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT -80-50-25 |
80 |
50 |
25 |
|
|
85 |
44 |
30 |
2.63 |
20.4 |
|
4.5 |
100/120A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT- 100-60-20 |
100 |
60 |
20 |
105 |
56 |
23 |
2.80 |
25.1 |
|
4-5 |
160/200A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT-104-60-30 |
104 |
60 |
30 |
110 |
57 |
35 |
4.38 |
25.9 |
|
|
315A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT-104-60-35 |
104 |
60 |
35 |
110 |
57 |
40 |
5.25 |
25.9 |
|
|
400A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT- 105-60-40 |
105 |
60 |
40 |
110 |
57 |
45 |
6.3 |
25.9 |
|
|
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT-120-60-30 |
120 |
60 |
30 |
125 |
57 |
35 |
6.30 |
29.8 |
|
8-15 |
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT-120-70-30 |
120 |
70 |
30 |
125 |
67 |
35 |
5.25 |
29.8 |
|
6 tot 10 |
315-400A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT-120-70-40 |
120 |
70 |
40 |
125 |
68 |
45 |
7.0 |
29.8 |
|
|
500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT-130-80-40 |
130 |
80 |
40 |
136 |
76 |
45 |
7.00 |
33.0 |
|
15 tot 20 |
400/500A |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT-130-80-50 |
130 |
80 |
50 |
136 |
76 |
55 |
8.75 |
33.0 |
|
23 tot 25 |
500/630A |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
| IKP-PTT-130-90-50 |
130 |
90 |
50 |
136 |
85 |
56 |
7.00 |
34.5 |
|
15 tot 20 |
630A |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Let op: de bovenstaande tabel is het standaardmodel van de kern; we kunnen ook andere specificatie-transformatoren produceren volgens de specificaties van de klant.
