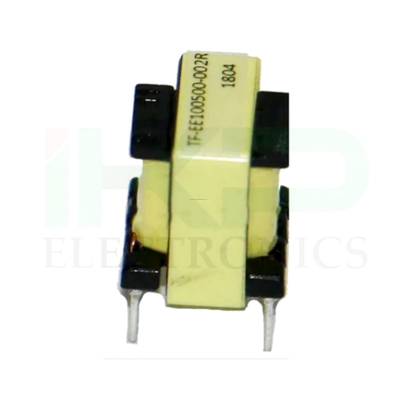

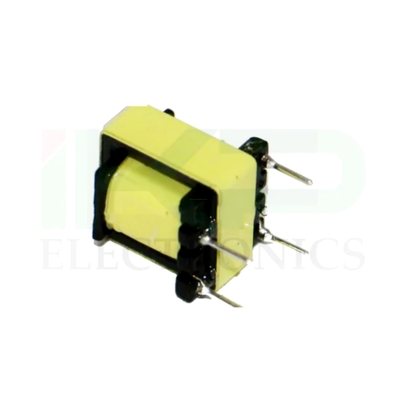

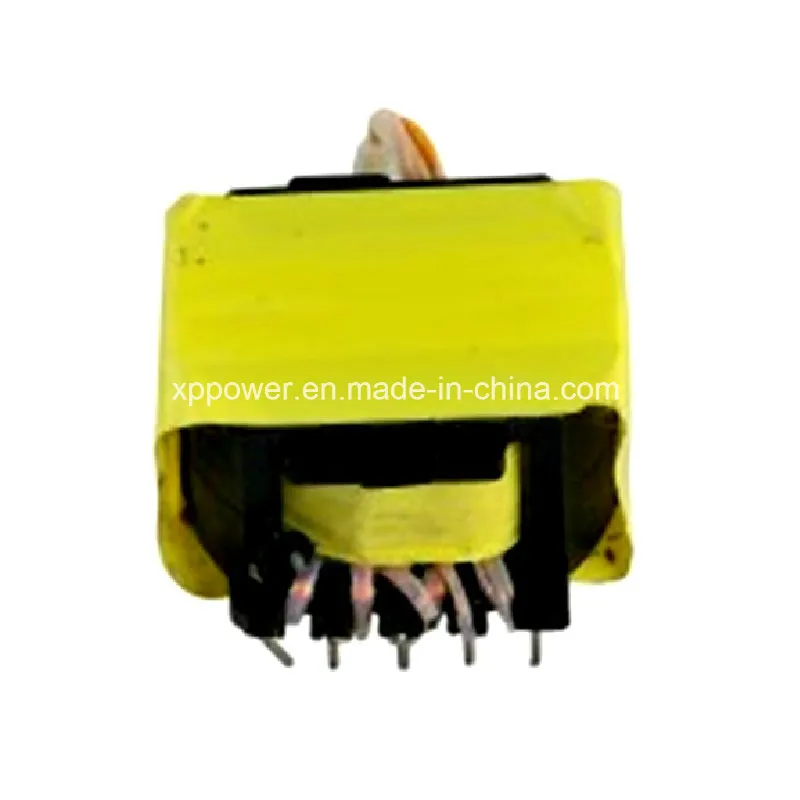

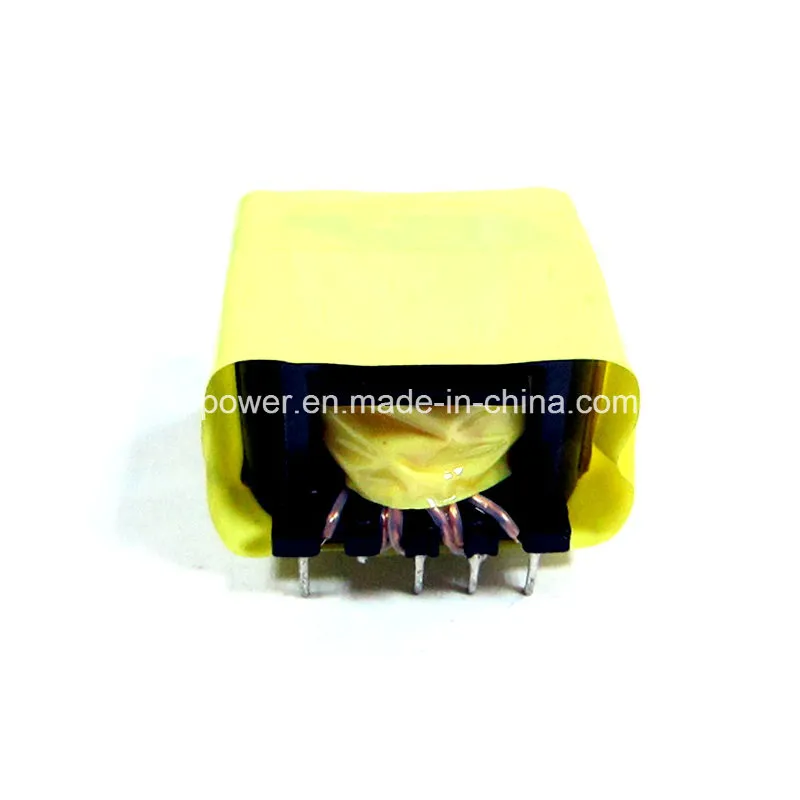

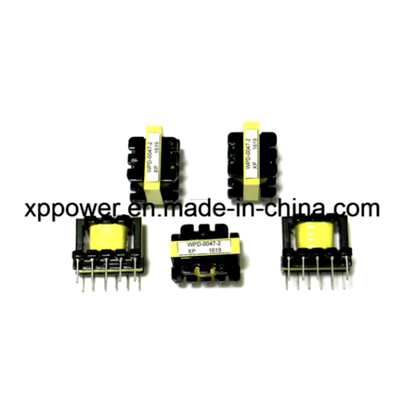

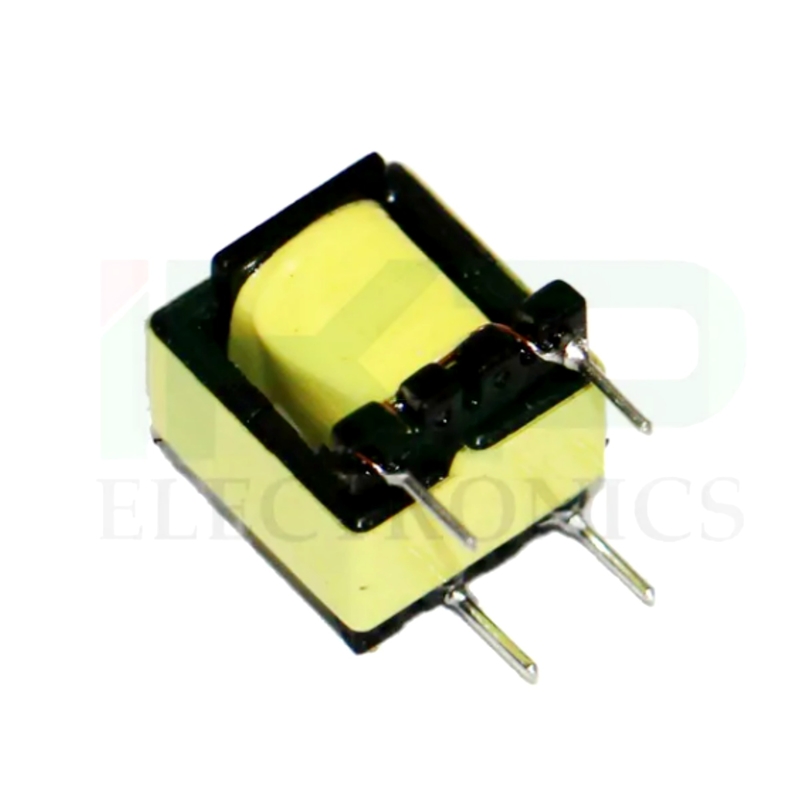

Verticale Ee10 UL goedgekeurde hoogfrequentietransformator
Productdetails:
Plaats van herkomst: |
China |
Merknaam: |
IKP |
Certificering: |
CE/UL/REACH/ROHS |
Modelnummer: |

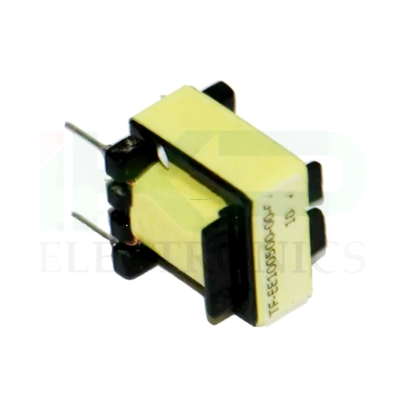

TF-EE100500-002R |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: |
1000 |
Prijs: |
0.10-0.40 |
Verpakking Details: |
karton |
Levertijd: |
10-15 dagen |
Betalingscondities: |
L/C, T/T |
Levering vermogen: |
100,000/week |
Contact nu
Gedetailleerde productomschrijving
Basis informatie.
Model nr.
De in punt 2 bedoelde gegevens worden gebruikt voor de beoordeling van de afwijking.
Koelmethode
Dry-type transformer.
Typ van de wikkeling
Transformer met meerdere schroeven
Certificering
ISO9001, CCC, SGS
Gebruik
Gecombineerde transformator
Frequentiekarakteristieken
Hoge frequentie
Transportpakket
Karton/pallet
Specificatie
RoHS, ISO9001
Productiecapaciteit
50, 000 stuks/week
Productbeschrijving






Kenmerken:
1. Werkfrequentie: 50~200KHz
2- Goedkope, alle modellen voornamelijk gebruikt in minder veeleisende velden op het elektromagnetisch afschermingsveld.
3De frequentie van het stroomverbruik zal veranderen als gevolg van het werk, de veiligheidsvoorschriften en andere eisen van het verschillende temperatuurniveau.
Specificaties (eenheid: mm):
Deel nr. |
PINS |
Afmetingen in mm (inch) |
Een |
B. |
C+/-0.5 |
D+/-0.5 |
E+/-0.5 |
F |
TYPE |
IKP-EE-8.3 |
6 |
8 |
8 |
6 |
4 |
2.5 |
8.3 |
V |
IKP-EE-10 |
8 |
11.5 |
10.2 |
8 |
4 |
2.5 |
10.2 |
V |
IKP-EE-13 |
10 |
12 |
12.5 |
8.5 |
4 |
2.5 |
13 |
V |
IKP-EE16-1 |
6 |
14.8 |
13.3 |
9 |
4 |
3 |
16 |
V |
IKP-EE-16-2 |
10 |
15.4 |
13 |
10.5 |
4 |
3.2 |
17.1 |
V |
IKP-EE-16 |
10 |
28.5 |
16 |
12.3 |
4 |
4.3 |
21.9 |
V |
IKP-EE-19-1 |
8 |
17.6 |
16 |
10 |
4 |
5 |
19 |
V |
IKP-EE-19-2 |
10 |
17.2 |
16.2 |
13 |
4 |
3.9 |
20 |
V |
IKP- EEL-19 |
10 |
31.5 |
16 |
10.5 |
4 |
4 |
21.1 |
V |
IKP-EEL-19-1 |
10 |
15.6 |
30 |
24.1 |
4 |
3.5 |
21 |
H |
IKP-EE-25-1 |
6 |
20 |
18.2 |
12.5 |
4 |
6.3 |
25.2 |
V |
IKP-EE-25-2 |
8 |
21.7 |
17.5 |
12.6 |
4 |
5 |
25.2 |
H |
IKP-EE-25-3 |
10 |
22.2 |
25 |
15.4 |
4 |
5 |
26.1 |
H |
IKP-EEL-25 |
8 |
35.3 |
17.5 |
12.5 |
4 |
5 |
25.2 |
V |
IKP-EE-30 |
10 |
21 |
29.2 |
25.2 |
4 |
5 |
30 |
H |
IKP-EE-40 |
14 |
27.6 |
30.5 |
25.8 |
4 |
5 |
40 |
H |
IKP-EE-42/15-1 |
12 |
33.8 |
44 |
35.5 |
4 |
5 |
42 |
H |
IKP-EE-42/15-2 |
16 |
41.3 |
48 |
37.7 |
4 |
5 |
42 |
H |
IKP-EE-42/15-3 |
18 |
48.7 |
32 |
27.5 |
4 |
5 |
45.1 |
V |
IKP-EE-42/20-1 |
12 |
45 |
39.8 |
32.5 |
4 |
5 |
42 |
V |
IKP-EE-42/20-2 |
16 |
44.2 |
50 |
37.8 |
4 |
5 |
42.2 |
H |
IKP-EE-42/20-3 |
18 |
44.1 |
37 |
27.3 |
4 |
5 |
45.3 |
V |
IKP-EE-55 |
20 |
50 |
50 |
45.5 |
4 |
5 |
55 |
H |
IKP-EE-65 |
16 |
55.2 |
51.8 |
45 |
4 |
5 |
65 |
H |
H:HORIZONTAAL V:VERTICAL |
Opmerking: De bovenstaande vormen zijn gebruikelijke skeletvormen; we accepteren klantvereisten ODM of OEM. Welkom bij uw ontwerptekeningen of monsters.
Elektrische prestaties:
1- Bedrijfsfrequentie: 20kHz-500kHz
2Uitgangsvermogen: 30 tot 80 W
3Werktemperatuur: -40 oC tot +125 oC
4- opslagtemperatuur: -25 oC tot +85 oC
Toepassingen:
Huishoudelijke apparaten, schakelstroomvoorzieningen, communicatieapparatuur, medische apparatuur, productieapparatuur, CCTV, computers, verlichtingsapparatuur.
Een vriendelijke herinnering:
1Over deVOLGELENGelieve specifieke specificaties of monstermateriaal te verstrekken, we zullen uw producten evalueren, ontwerpen en monsters produceren.
2Over.PRIJS. Transformatoren zijn maatwerkproducten, vanwege de verschillende materialen en ontwerp, zelfs als het dezelfde model, de prijs is niet hetzelfde. De prijs hangt ook af van de complexiteit van de de parameters en de hoeveelheid bestellingen.
3Over.Vervoer. Monsters in 3-5 dagen; massaproductie in 7-15 dagen.
5Verpakking, logistiek, volgens de specifieke eisen van de koop- en verkoopcontracten.
6Neem nu contact met ons op voor meer details.:
