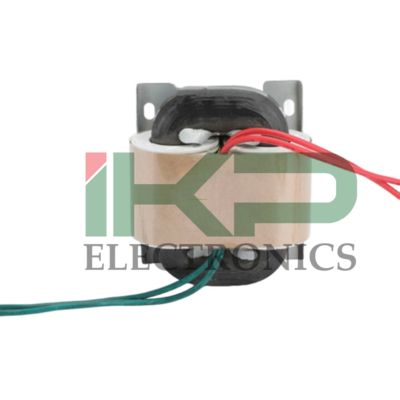

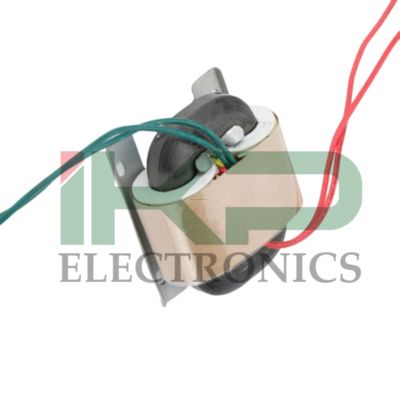

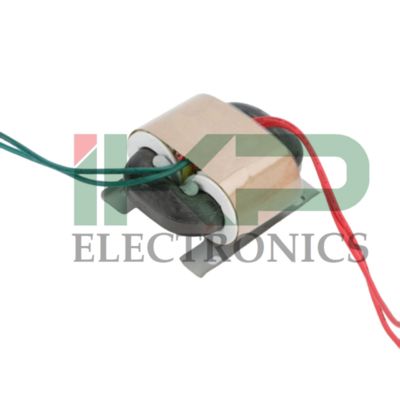

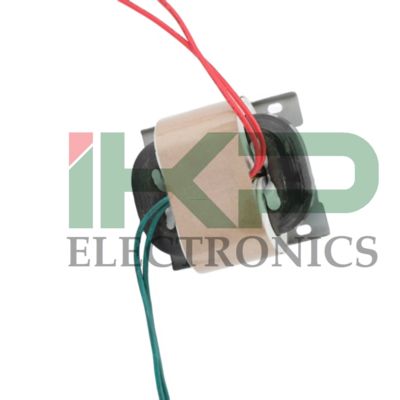

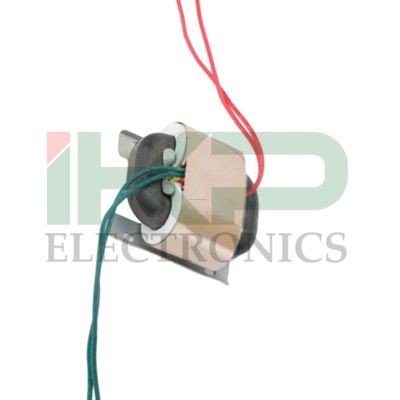

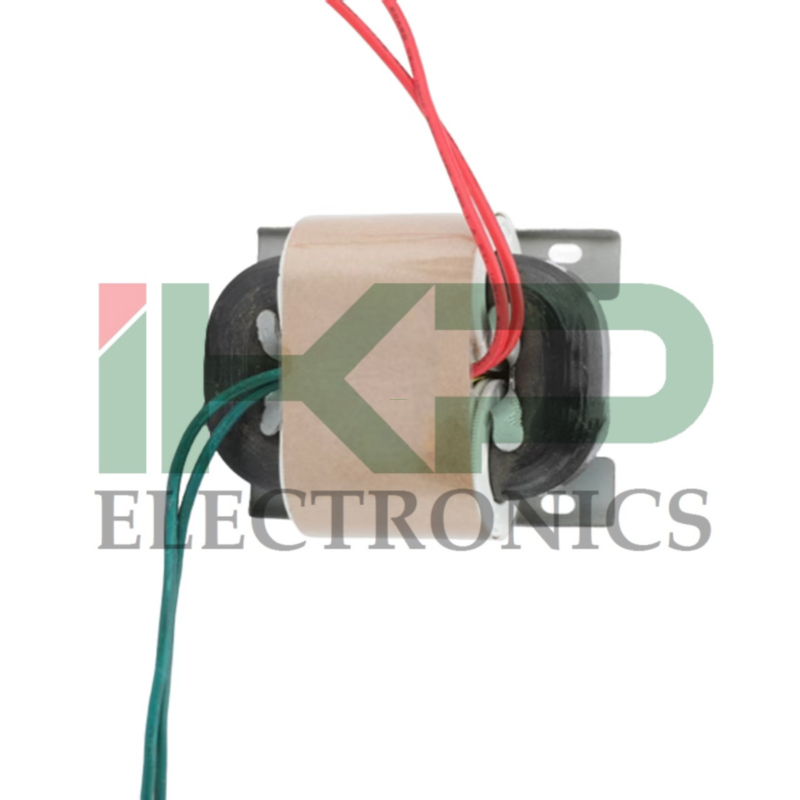

R Core Fysieke Afmetingen van Transformator Met 25-35VA Nominaal Vermogen

Belangrijkste Voordelen

1. Compact formaat en lichtgewicht:De R-type transformator maakt gebruik van een ongesneden, gewikkelde kern met een uniforme cirkelvormige doorsnede. In vergelijking met traditionele E-I- of C-kern transformatoren, kan deze ongeveer 30% kleiner zijn in volume en 40% lichter in gewicht. Dit compacte ontwerp maakt het gemakkelijk te integreren in apparaten met ruimtebeperkingen.

2. Hoge efficiëntie en laag verlies:Door de naadloze kern van hoogpermeabel siliciumstaal worden de ijzerverliezen aanzienlijk verminderd. Bovendien verkort de korte afstand tussen de wikkelingen en de kern de energieoverdrachtsafstand, waardoor efficiënties van meer dan 90% worden bereikt. Daarnaast is de gemiddelde wikkelingslengte van de koperdraad korter, wat de weerstandsverliezen en temperatuurstijging verder vermindert.

3. Lage lek-inductie en sterke EMI-onderdrukking:De gapless structuur van de kern en de gebalanceerde wikkeling resulteren in extreem lage magnetische fluxlekkage. Het minimaliseert effectief elektromagnetische interferentie (EMI) op nabijgelegen elektronische componenten zonder dat extra afscherming nodig is. Deze eigenschap is vooral belangrijk in toepassingen zoals medische apparatuur en precisie-instrumenten waar signaalzuiverheid cruciaal is.

4. Laag geluid en lage temperatuurstijging:De ongesneden kern absorbeert magnetostrictieve spanning en zorgt in combinatie met materialen met lage verliezen voor een zeer stille werking. Tegelijkertijd genereren minimale weerstandsverliezen minder warmte, wat leidt tot uitstekende temperatuurregeling en geschiktheid voor continu langdurig gebruik.

5. Veiligheid en vlamvertragendheid:De primaire en secundaire wikkelingen worden afzonderlijk vervaardigd met behulp van PBT-spoelen, wat een superieure isolatie biedt die voldoet aan meerdere internationale veiligheidsnormen. Het gebruik van vlamvertragende materialen verbetert de brandwerendheid van het apparaat verder.

6. Kleine excitatiestroom:Een goed ontworpen R-type transformator heeft een aanzienlijk verminderde excitatiestroom, wat het onbelaste stroomverbruik verlaagt. Dit maakt het ideaal voor scenario's die lange periodes van energievoorziening vereisen, maar met fluctuerende belastingen.

Typische Toepassingen

• Huishoudelijke Apparaten:Gebruikt in voedingsmodules voor airconditioners, koelkasten, wasmachines en andere apparaten om een stabiele spanningsomzetting en ruisarme werking te bieden.
• Verlichtingssystemen:Fungeert als een step-down transformator voor laagspanningsverlichting (bijv. landschapsverlichting, vitrines), waardoor een veilige en efficiënte stroomvoorziening wordt gegarandeerd.
• Kleine Mechanische Apparatuur:Levert geïsoleerde stroom voor besturingscircuits in werktuigmachines en automatiseringssystemen, waardoor de operationele veiligheid en stabiliteit worden gegarandeerd.

Fysieke Afmetingen van de Transformator
Modelnummer	A	W	X	E	F	G	B	C	T	t	Capaciteit AV	Gewicht kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
Nominaal Vermogen		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
Ingangsspanning		220V/380V
Uitgangsspanning	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
Diameter * Hoogte mm		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
Gatafstand mm		45*33		68*48		55*45		70*60		70*60		75*65
Gewicht kg		0.25		0.4		0.5		0.7		0.9		1
Opmerking: Alle afmetingen zijn handmatig gemeten; het werkelijke product kan afwijken.

.
