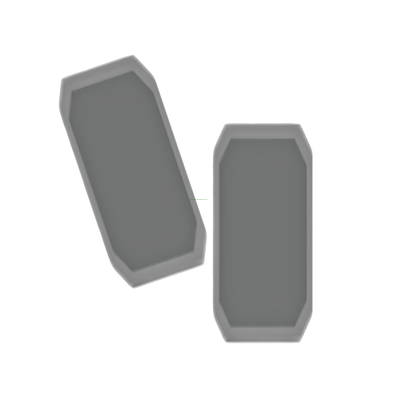

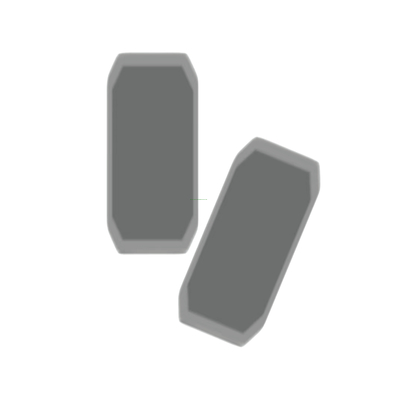

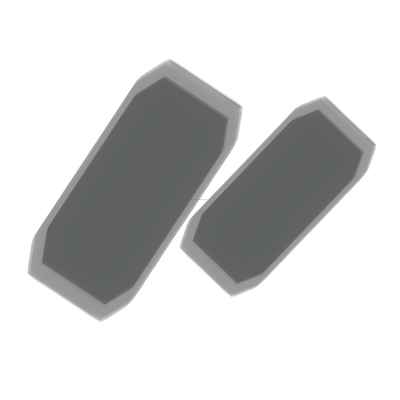

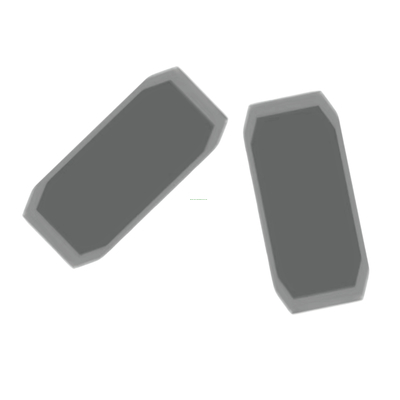

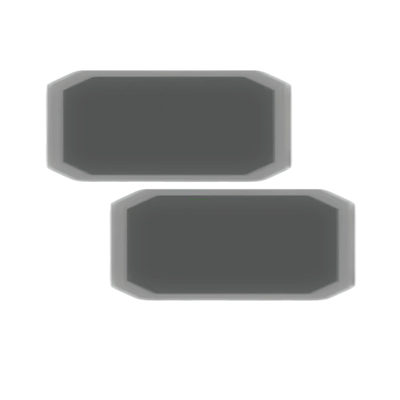

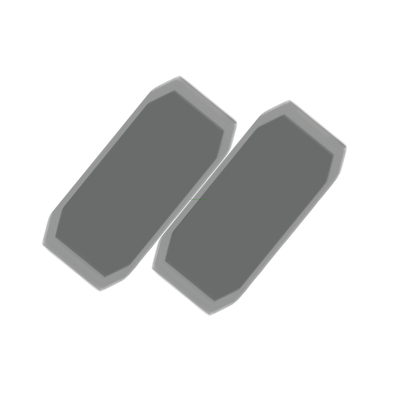

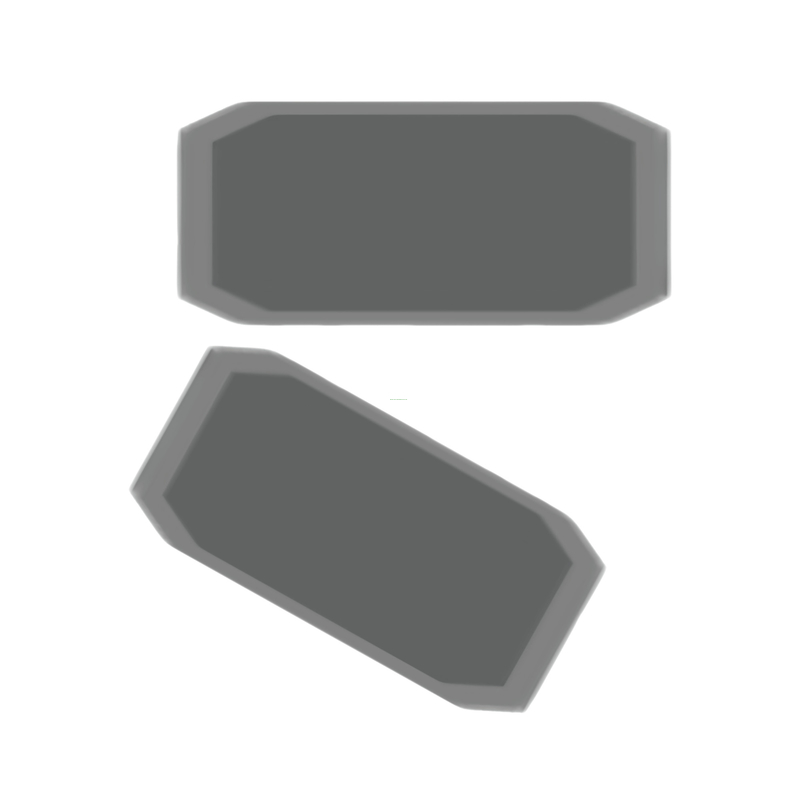

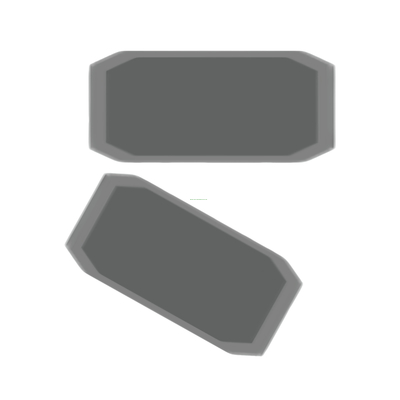

FeSiAl legering kern type TY924818 serie Parameters Silicium staal transformator kern

I. Voordelen van TY-type metaalpoederkernen

1. Hoge weerstand: De metalen deeltjes zijn bekleed met een isolatielaag, waardoor de weerstand van het materiaal aanzienlijk wordt verhoogd en de hoogfrequente draaikolstromen worden verminderd,Het maakt het geschikt voor toepassingen op medium tot hoge frequentie (e).g., 10 kHz tot 1 MHz).

2. Lage verliezen: Onder hoge frequentieomstandigheden vertonen TY-kernen een laag ijzerverlies en draadloos stroomverlies,het garanderen van een hoge energie-efficiëntie en geschiktheid voor energieomzettoestellen zoals schakelstroomvoorzieningen en omvormers.

3. Gematigde magnetische doorlaatbaarheid: De initiële magnetische permeabiliteit (μi) varieert doorgaans van 10 tot 50, waardoor de inductantie met de verzadigingsweerstand in evenwicht wordt gebracht, waardoor deze ideaal is voor toepassingen die een matige inductantie vereisen.

4. Goede DC-biaskenmerken: De magnetische permeabiliteit neemt geleidelijk af wanneer zij wordt blootgesteld aan overlatende gelijkstroom, geschikt voor vermogensinductoren en filters die gelijkstroomcomponenten weerstaan.

5. Uitstekende temperatuurstabiliteit: De magnetische permeabiliteit en het verlies blijven stabiel binnen een breed temperatuurbereik (-40°C tot 120°C), aangepast aan hoge temperaturen of variabele omgevingen (bijv. automobielelektronica,buitenvoorraden).

6. Sterke mechanische spanningsweerstand: De poederconstructie biedt een hoge mechanische sterkte en is bestand tegen schade door trillingen of schokken, waardoor het geschikt is voor moeilijke bedrijfsomstandigheden.

7. Kosteneffectief: In vergelijking met andere zachte magnetische materialen (bijv. amorfe legeringen op basis van kobalt) hebben TY-kernen lagere grondstofkosten, waardoor grootschalige toepassingen mogelijk zijn.

II. Toepassingsgebieden van metalen poederkernen van het type TY

1. Consumentenelektronica:

   Hoogfrequente inductoren in snelle oplaadmodules voor smartphones en laptops. Filterelementen in LED-aandrijvers en tabletopladers.

2. Nieuwe energie toepassingen:

   Hoogfrequente filterinductoren en energieopslaginductoren in fotovoltaïsche omvormers en energieopslagsystemen.Elektrische apparaten voor het opladen van elektrische voertuigen en voor het opladen van DC-DC-omvormers.

3. Industriële energievoorzieningen:

   Inductoren voor energieopslag en uitgangsfilterinductoren in schakelstroomvoorzieningen (SMPS) en AC-DC-stroomvoorzieningen.Hoogfrequente inductieve componenten in industriële omvormers en servo-aandrijvers.

4. Automobiele elektronica:

   Anti-interferentiefilterinductoren in ingebouwde opladers en elektronische remsystemen (EBR). Hoogfrequente geluidsonderdrukkende elementen in batterijbeheersystemen (BMS).

5. Communicatieapparatuur:

   EMI-filters (common-mode/differentiële-mode-inducteurs) in communicatiebasisstations en routers.Inducteurs en chokers voor impedantie-matching in RF-modules.

6. Huishoudelijke apparaten:

   Hoogfrequente inductoren in energie-modules van slimme apparaten (bijv. airconditioners, wasmachines).Filterelementen in aandrijflijnen voor LED-verlichting voor huishoudens.

7. Industriële automatisering:

   Anti-interferentiefilterende inductoren in PLC-controllers en industriële robots. Hoogfrequente geluidsonderdrukkingselementen in sensorsignaalconditioneringscircuits.

III. Typische vergelijkingen van toepassingen

Versus ferriet: TY-kernen vertonen lagere verliezen bij hogere frequenties (> 100 kHz) en een stabielere doorlaatbaarheid.

Versus MPP-kernen: lagere kosten, maar met een maximumpermeabiliteit, waardoor ze geschikt zijn voor kostengevoelige scenario's.

Versus metalen legeringskernen: Superieure verzadigingsweerstand, geschikt voor toepassingen met een hoge piekstroom (bv. PFC-inductoren).
