| Plaats van herkomst: | China |
| Merknaam: | IKP |
| Certificering: | CE/UL/REACH/ROHS |

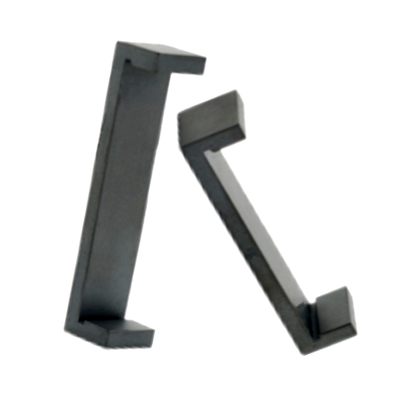

| Modelnummer: | U63,8*15*16 |
| Min. bestelaantal: | 1000 |
|---|---|
| Prijs: | 0.008-0.18 |
| Verpakking Details: | karton |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100,000/week |
Voordelen:
Hoge magnetische doorlaatbaarheid: U-vormige MnZn-kernkernen vertonen doorgaans een hoge magnetische permeabiliteit, wat de efficiëntie en prestaties van apparaten verbetert.
Lage verliezen: Onder hoge frequentie en hoge fluxdichtheid hebben U-vormige MnZn-kernkernen een lager vermogen, wat bijdraagt tot lagere bedrijfskosten van apparatuur.
Goede stabiliteit: U-vormige MnZn-kernkernen vertonen een uitstekende temperatuurstabiliteit en tijdstabiliteit en behouden een consistente prestatie onder verschillende omgevingsomstandigheden.
Hoge weerstand: hun weerstand is aanzienlijk hoger dan die van metalen magnetische materialen, waardoor de vorming van draaikolstromen in schakelingen wordt onderdrukt,die hen geschikter maken voor hoogfrequente toepassingen.
Mechanische sterkte: Het U-vormige ontwerp verleent de kern een zekere mechanische sterkte, waardoor de installatie en het gebruik worden vergemakkelijkt.
Lage productiekosten: Het gebruik van keramische procédés maakt het gemakkelijk om magnetische ringen en kernen in verschillende vormen en maten te maken, met relatief lage productiekosten.
Toepassingsgebieden:
Schakeling van transformatoren voor stroomtoevoer: Vanwege hun lage verliezen en hoge magnetische permeabiliteitskenmerken worden U-vormige MnZn-kernkernen veel gebruikt bij het schakelen van stroomtoevoertransformatoren om de efficiëntie van de stroomomzetting te verbeteren.
Stroomfilters: In vermogen filters, U-vormige MnZn vermogen kernen effectief onderdrukken hoogfrequente geluid, het verbeteren van de stabiliteit van het vermogen.
Inducteurs: Vanwege hun hoge magnetische permeabiliteit en lage verlieskenmerken worden U-vormige MnZn-kernkernen ook vaak gebruikt bij de vervaardiging van inductoren.veel gebruikt in elektronische apparaten voor functies zoals filteren, energieopslag, en meer.
Elektronische apparatuur: U-vormige MnZn-kernkernen worden gebruikt in de stroomomvormers en externe stroomadapters van apparaten zoals LCD-displays en PDP-displays,om de efficiëntie van het vermogen omzetten en de prestaties van het apparaat te verbeteren.
Fig.1 Fig.2 Fig.3
Fig.4 Fig.5 Fig.6
| Specificatie | Figuur | Afmeting ((mm) | Vergroting van de druksterkte (N) | Q-waarde | Inductiecoëfficiënt AL ((nH/N2) | Gewicht | |||||||
| Een | B. | C | D | D1 | E | H | BP40/PC95 | (gram/paar) | |||||
| U40.5 × 15 × 13 | 1 | 40.1±0.4 | 15 ± 0.2 | 13 ± 0.2 | 4.5±0.2 | / | / | 5 ± 0.2 | ≥ 160 | ≥ 11 | ≥ 500 | 18.2 | |
| U48,4 x 13,2 x 14.8 | 1 | 48.4±0.5 | 14.8±0.2 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥ 15 | ≥ 600 | 19.9 | |
| U55,5 × 13,2 × 16 | 1 | 55.5±0.5 | 16 ± 0.3 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥ 16 | ≥ 690 | 22.7 | |
| U60 × 13,2 × 15 | 2 | 60 ± 0.5 | 15 ± 0.2 | 13.2±0.2 | 4.5±0.2 | / | / | 4.5±0.2 | ≥ 160 | ≥ 18 | ≥ 700 | 23 | |
| U60.5 x 12.5 x 19.3 | 2 | 60.5±0.7 | 19.3±0.2 | 12.5±0.2 | 4.5±0.2 | / | / | 5 ± 0.2 | ≥ 200 | > 12 | > 720 | 25.4 | |
| U60.5 x 13.0 x 15.4 | 2 | 60.5±0.5 | 15.4±0.15 | 13 ± 0.2 | 4.5±0.2 | 5.3±0.1 | ≥ 200 | > 185 | > 710 | 25.5 | |||
| U63,8 × 15 × 16 | 3 | 63.6±0.4 | 16 ± 0.2 | 14.9±0.2 | / | / | 52.5min. | 5.3±0.2 | ≥ 200 | ≥ 2 | ≥ 790 | 31.9 | |
| U73 × 13,2 × 14 | 2 | 73 ± 0.7 | 14 ± 0.2 | 13.2±0.2 | 4.5±0.1 | 4.5±0.1 | ≥ 160 | ≥ 15 | ≥ 720 | 25.8 | |||
| U78.2 x 13.2 x 14.8 | 1 | 78.2±0.5 | 14.8±0.2 | 13.2±0.2 | 4.5±0.2 | / | / | / | ≥ 160 | ≥ 18 | ≥ 800 | 28.3 | |
| U78.2 x 18.8 x 12.5 | 5 | 78.2±0.7 | 18.8±0.3 | 12.5±0.2 | 4.9±0.2 | 4.5±0.2 | / | 6 ± 0.1 | ≥ 200 | ≥ 19 | ≥ 860 | 31.2 | |
| U78x9.0x18.0 | 1 | 78 ± 0.7 | 9 ± 0.3 | 18 ± 0.3 | 5 ± 0.2 | / | / | 4.5±0.2 | ≥ 160 | ≥ 18 | ≥ 800 | 25.8 | |
| U78,3 × 24 × 14 | 6 | 78.3±0.4 | 24 ± 0.3 | 14 ± 0.3 | 10 ± 0.25 | / | 67.3±0.4 | 10 ± 0.25 | / | / | / | 74.5 | |
| U79.1 x 16.0 x 4.5 | 4 | 79.1±0.6 | 16 ± 0.2 | / | 5.8±0.2 | 4.5±0.2 | / | 4.5±0.2 | ≥ 160 | ≥ 2.5 | ≥ 950, | 45 | |
| U92*22*10 | 1 | 92 ± 1 | 22 ± 0.3 | 10 ± 0.3 | 10 ± 0.3 | 10 ± 0.3 | / | / | / | / | / | 53.9 | |
Opmerking:
De testomstandigheden voor de AL-waarde zijn: 1 KHz, 0,3 V en 10 T.
Bovenstaande zijn de standaard specificaties van ons bedrijf, en we kunnen ontwerpen volgens de speciale vereisten van klanten.
