| Plaats van herkomst: | China |
| Merknaam: | IKP |
| Certificering: | CE/UL/REACH/ROHS |

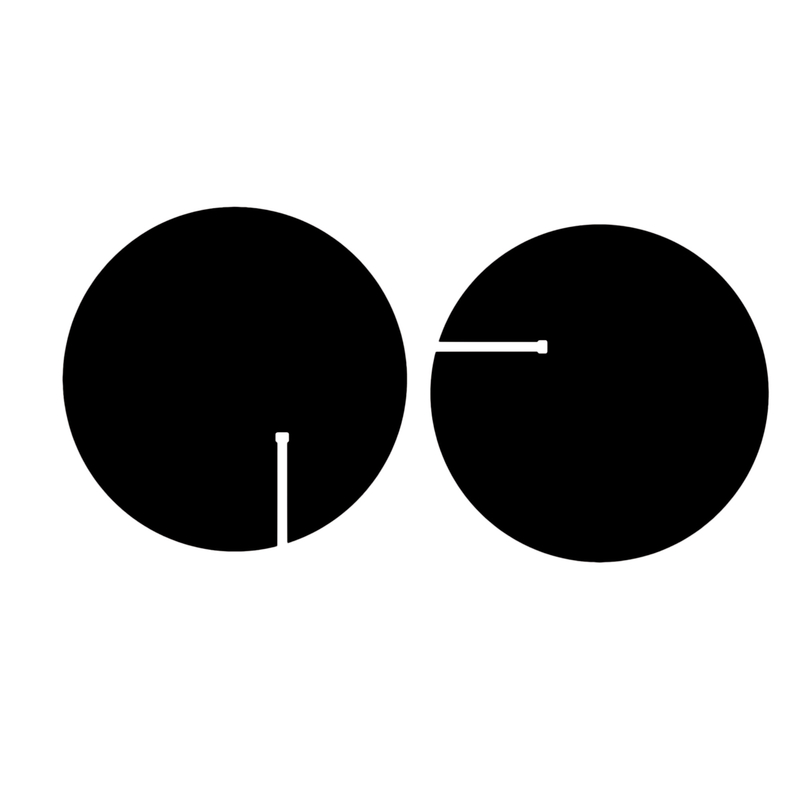

| Modelnummer: | PC49*1.15 |
| Min. bestelaantal: | 1000 |
|---|---|
| Prijs: | 0.01-0.2 |
| Verpakking Details: | karton |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100,000/week |
Hoge magnetische doorlaatbaarheid: CP-type Mn-Zn-kernkernen hebben doorgaans een hoge magnetische doorlaatbaarheid, waardoor ze magnetische krachten efficiënter in elektronische schakelingen kunnen leiden,verbetering van de efficiëntie van de elektromagnetische omzetting.
Lage verliezen: Deze kernen vertonen een lager vermogen verlies onder hoge frequentie en hoge fluxdichtheid bedrijfsomstandigheden, waardoor energieverliezen worden verminderd en de algehele efficiëntie van de apparatuur wordt verbeterd.
Goed temperatuurspecificaties: CP-type Mn-Zn-kernkernen behouden een stabiele magnetische eigenschap over een breed temperatuurbereik, wat bijzonder belangrijk is voor elektronische apparaten die in ruwe omgevingen werken.
Hoge Curie temperatuur: De Curietemperatuur is een belangrijke parameter voor magnetische materialen, en de krachtkernen van het CPtype MnZn hebben gewoonlijk een hoge Curietemperatuur,wat betekent dat ze een goede magnetische prestaties behouden bij verhoogde temperaturen.
Schakeling van stroomvoorzieningen: Vanwege hun hoge magnetische permeabiliteit, lage verliezen en goede temperatuurgegenmerken, worden CP-type Mn-Zn-kernkernen veel gebruikt bij het schakelen van transformatoren,en andere energieomzetvelden.
Verlichtingsapparatuur: Bij verlichtingsapparatuur zoals LED-drivers zorgen CP-type Mn-Zn-stroomkernen voor een stabiele stroomuitgang, waardoor de lampen normaal worden verlicht.
Automobiele elektronica: Met de voortdurende toename van de mate van elektrificatie van de auto wordt de toepassing van CP-type Mn-Zn-kernkernen in de auto-elektronica steeds meer uitgebreid.met inbegrip van de laadapparaten aan boord, navigatiesystemen, enz.
Communicatieapparatuur: in communicatieapparatuur zoals mobiele telefoons en basisstations,CP-type Mn-Zn-stroomkernen worden gebruikt in belangrijke componenten zoals filterinductoren en antenne-matching om de signaaltransmissie kwaliteit te verbeteren.
Fig.1 Fig.2 Fig.3
Fig.4 Fig.5 Fig.6
| Specificatie | Figuur | Afmeting ((mm) | BP95 | Gewicht | |||||||||||
| Een | A1 | B. | C | C1 | C2 | D | D1 | D2 | F | G | Inducteurs | Q | (gram/paar) | ||
| CP47*2.4 | 1 | 47.0±0.4 | 45 ± 0.4 | 2.4±0.1 | 13.10Ref. | 11.66±0.3 | 10.80Ref. | 3.2±0.15 | 2.0±0.15 | 3.0Ref. | 1.0±0.15 | 0.85Ref. | 60,30 ± 8% | 135±25% | 21.80 |
| CP49*0.85 | 2 | 49.0±0.5 | - Ik heb het niet. | 0.85±0.05 | 9.89±0.2 | - Ik heb het niet. | - Ik heb het niet. | 2.5±0.20 | 1.875±0.125 | 5.26±0.2 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 13.60 |
| CP49*1.15 | 2 | 49.0±0.5 | - Ik heb het niet. | 1.15±0.05 | 9.89±0.2 | - Ik heb het niet. | - Ik heb het niet. | 2.5±0.20 | 1.875±0.125 | 5.26±0.2 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 17.00 |
| CP49*22 | 2 | 49.0±0.5 | - Ik heb het niet. | 21 ± 0.5 | 9.89±0.2 | - Ik heb het niet. | - Ik heb het niet. | 2.5±0.20 | 1.875±0.125 | 5.26±0.2 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 17.00 |
| CP50*1.0 | 3 | 49.5±0.5 | - Ik heb het niet. | 1 ± 0.1 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 14.00 |
| CP50*30.0 | 3 | 49.5±0.5 | - Ik heb het niet. | 30 ± 0.5 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 14.00 |
| CP50*5.3*1.0 | 4 | 49.5±0.5 | - Ik heb het niet. | 1 ± 0.1 | 5.3±0.3 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 14.00 |
| CP50*5.3*30.0 | 4 | 49.5±0.5 | - Ik heb het niet. | 30 ± 0.5 | 5.3±0.3 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 14.00 |
| CP52*47*0.8 | 5 | 51.5±0.5 | - Ik heb het niet. | 0.8±0.1 | 46.5±0.5 | - Ik heb het niet. | - Ik heb het niet. | 43.4±0.5 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 11.50 |
| CP52*47*30.0 | 5 | 51.5±0.5 | - Ik heb het niet. | 30 ± 0.5 | 46.5±0.5 | - Ik heb het niet. | - Ik heb het niet. | 43.4±0.5 | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | - Ik heb het niet. | 11.50 |
| CP50*48.5*5.3*30 | 6 | 49.5±0.50 | 48.5±0.5 | 30 ± 0.5 | 5.3±0.3 | 4.95 ± 0.3 | 2.9±0.3 | 14.7ref | 2.90±0.3 | 2.70±0.3 | - Ik heb het niet. | 7.5±0.3 | - Ik heb het niet. | - Ik heb het niet. | 14.00 |
Opmerking:
De testomstandigheden voor de AL-waarde zijn: 1 KHz, 0,3 V en 10 T.
Bovenstaande zijn de standaard specificaties van ons bedrijf, en we kunnen ontwerpen volgens de speciale vereisten van klanten.
