| Plaats van herkomst: | China |
| Merknaam: | IKP |
| Certificering: | CE/UL/REACH/ROHS |

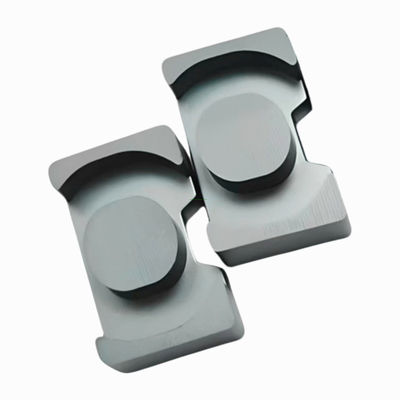

| Modelnummer: | ATQ27/10 |
| Min. bestelaantal: | 1000 |
|---|---|
| Prijs: | 0.04-0.1 |
| Verpakking Details: | karton |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 100,000/week |
Hoge magnetische doorlaatbaarheid: kan de omzettingsefficiëntie tussen elektrische energie en magnetische energie effectief omzetten, waardoor een zeer efficiënte omzetting van elektromagnetische energie onder lage werking van het magnetisch veld wordt verzekerd.
Lage dwangkracht: Onder invloed van een extern magnetisch veld kan het snel magnetisatie- en demagnetisatieproces bereiken.
Hoge magnetische inductieintensiteit: kan een grote magnetische inductieintensiteit bereiken in een klein volume.
Goede temperatuurstabiliteit: heeft een goede temperatuurstabiliteit en kan een stabiele magnetische prestatie behouden binnen een breed temperatuurbereik.
elektronische producten: wordt gebruikt in transformatoren, inductoren, filters en andere componenten om elektrische energieomzetting en filterfuncties te bereiken.
communicatieapparatuur: wordt gebruikt in hoogfrequente transformatoren, filters en andere componenten om signaalversterking en filterfuncties te bereiken.
Vermogenselektronica: wordt gebruikt in transformatoren, inductoren en andere componenten om vermogenstransmissie- en conversiefuncties te bereiken.
sector hernieuwbare energie: wordt gebruikt in transformatoren, inductoren en andere componenten in zonne-, wind- en andere energieproductieapparatuur om energieomzetting en -opslagfuncties te bereiken.
Fig.1 Fig.2 Fig.3
Fig.4 Fig.5 Fig.6
| Specificatie | Figuur | Afmeting ((mm) | Effectieve parameter | Inductiecoëfficiënt AL ((nH/N2) | Gewicht | |||||||||||||
| Een | B. | C/C1 | C2 | D1 | D2 | E1 | E2 | E3 | F | A | Acw | De | Ve | BP44 | BP95 | (gram/paar) | ||
| (mm)2) | (mm)2) | (mm) | (mm)3) | |||||||||||||||
| ATQ17.2/12.4 | 1 | 17.2±0.35 | 6.2±0.15 | 14.4±0.35 | 10.15±0.3 | 9.7±0.25 | 6.1±0.2 | 14.2±0.35 | 12.7±0.35 | - | 4.1±0.15 | 50.2 | 33.21 | 31 | 1556.2 | 3000±25% | 3800±25% | 9.8 |
| ATQ27/10 | 1 | 27 ± 0.5 | 5.1±0.15 | 22.5±0.5 | 17.3±0.4 | 14.2±0.25 | 11.2±0.25 | 23.2±0.5 | 19 ± 0.5 | 15 ± 0.5 | 2.2±0.15 | 132 | 26.4 | 34.6 | 4567.2 | 6800 ± 25% | 9000±25% | 23.7 |
| ATQ27/18.1L-1 | 1 | 27 ± 0.4 | 9.05±0.1 | 20 ± 0.3 | 15.25±0.25 | 14.2±0.25 | 11.2±0.25 | 22 ± 0.4 | 170,04 ± 0.4 | 16.2±0.4 | 5.8±0.15 | 128 | 62.6 | 45.8 | 5862 | 6100±25% | 8000±25% | 43.2 |
| ATQ28/18.4F-1 | 2 | 28 ± 0.4 | 9.2±0.15 | 24.3±0.4 | 18.35±0.3 | 15.3±0.25 | 13 ± 0.25 | 24.3±0.4 | 17.9±0.4 | 13.6±0.4 | 5.8±0.15 | 155 | 65.54 | 45.8 | 7099 | 7700±25% | 10000±25% | 43.8 |
| ATQ28/14.6 | 3 | 28 ± 0.5 | 7.3±0.15 | 16 ± 0.3 | 18.35±0.3 | 13 ± 0.25 | 10.5±0.2 | 23.2±0.45 | 19.4±0.45 | 16.6±0.45 | 3.7±0.15 | 111.5 | 46.99 | 39.8 | 4436 | 6000±25% | 7800±25% | 26.9 |
| ATQ22/17.8 | 4 | 22.1±0.4 | 8.9±0.15 | 14.1±0.4 | 12 ± 0.3 | 9 ± 0.2 | 8.7±0.2 | 17.8±0.4 | 14.9±0.4 | - | 6.35±0.15 | 68.1 | 57.79 | 44.6 | 3037.26 | 3300±25% | 4100±25% | 18.2 |
| ATQ31/19.6 | 5 | 31 ± 0.5 | 9.8±0.2 | 27.6±0.45 | - | 17.8±0.3 | 13.7±0.2 | 24 ± 0.5 | 18.8±0.45 | - | 6.3±0.2 | 209.1 | 64.89 | 53.3 | 11153 | 8500±25% | 10500±25% | 62 |
| ATQ23.7/13 | 6 | 23.7±0.4 | 6.5±0.15 | 17.8±0.4 | 14.7±0.3 | 9.6±0.25 | 12.2±0.25 | 21 ± 0.4 | 13.4min | 13.4min | 3.5±0.15 | 98 | 30.8 | 35.4 | 3469.2 | 5500±25% | 6800 ± 25% | 20.5 |
Opmerking:
De testomstandigheden voor de AL-waarde zijn: 1 KHz, 0,3 V en 100 T.
Bovenstaande zijn de standaard specificaties van ons bedrijf, en we kunnen ontwerpen volgens de speciale vereisten van klanten.
