| Plaats van herkomst: | China |
| Merknaam: | IKP |
| Certificering: | CE/UL/RoHS/REACH/TUV |
| Modelnummer: | SFAC-serie |
| Min. bestelaantal: | 10000 |
|---|---|
| Prijs: | USD+0.01~0.55+Pieces |
| Verpakking Details: | Tape en rol |
| Levertijd: | 3-5 Werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 10000+ stukken+per week |
| Gebeurtenis:: | Hoge Q-waarde, hoge frequentie | Verpakking:: | Tape en rol |
|---|

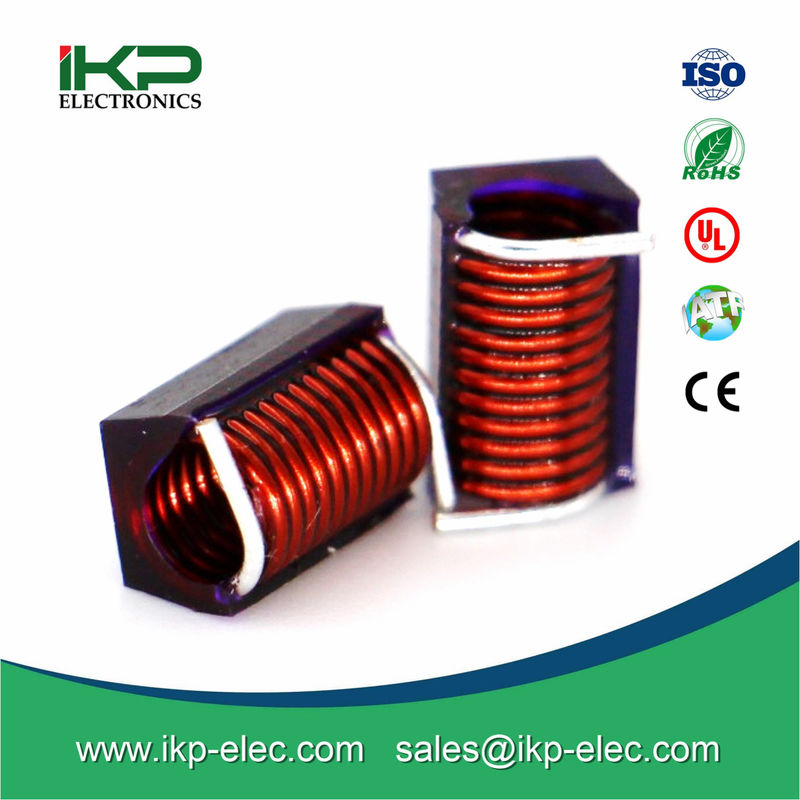

SMD Flat Top Air Core Choke Coils / Inducteurs
SMD Flat Top Air Core Choke is de beste keuze om de traditionele veer spoel te vervangen, vooral geschikt voor hoogfrequente eindproducten.Het heeft een stabiele inductance en de fluctuatie van de inductance is zeer kleinOok nH-spellen kunnen binnen een tolerantie van 5% worden gehandhaafd. Tegelijkertijd vermindert het ontwerp van lage DC-impedantie het verlies en verbetert het rendement.
IKP kan op maat gemaakte ontwerpdiensten leveren en strengere tolerantievereisten stellen, waaronder verschillende inductantie- en Q-waarden.Het kan perfect aansluiten bij hoogfrequente schakelingen en is de beste keuze voor de selectie van high-end producten.
GEMEENSTELEN:
• Hoge Q-waarde, hoge frequentie
• Hoge resonantiefrequentie
• Goed opgezet en gemakkelijk te gebruiken
• RoHS-conform en halogeenvrij
• De kleinste kan 1,8 mm * 1,4 mm * 1,4 mm zijn
• Verpakking: band en rol
• SMT Automatische verpakking
• Aanvaard de specifieke specificaties van de klant
Toepassingen:
Versterker, antennemodule, oscillator, mobiel netwerk (GSM, CDMA, PDC, enz.), digitale TV-tuner, hoogfrequente communicatieapparatuur, draadloze apparatuur en Bluetooth-apparatuur.
FYSISCHE EN ELECTRISCH PERFORMANCE PARAMETEREN:
| Deel nr. |
Inductievermogen (nH) |
Kwaliteitsfactor Min. |
Test Freq. (mHz) |
SRF (MHz) MIN |
DCR (mΩ) MAX |
T's |
Nominale stroom (A) MAX |
| SFAC-0403-2N5K | 2.5 | 145 | 150 | 12500 (ref) | 1.1 | 1 | 4.0 |
| De in bijlage I vermelde gegevens moeten worden verzameld. | 5.0 | 140 | 150 | 6500 (ref) | 1.8 | 2 | 4.0 |
| De in bijlage I vermelde gegevens moeten worden opgeslagen. | 8.0 | 140 | 150 | 5000 (ref) | 2.6 | 3 | 4.0 |
| SFAC-0403-12N5J | 12.5 | 137 | 150 | 3300 (ref) | 3.4 | 4 | 4.0 |
| SFAC-0403-18N5J | 18.5 | 132 | 150 | 2500 (ref) | 3.9 | 5 | 4.0 |
| Voor de toepassing van deze verordening geldt: | 22 | 100 | 150 | 3200 (ref) | 4.2 | 4 | 3.0 |
| Voor de toepassing van deze verordening geldt: | 27 | 100 | 150 | 2700 (ref) | 4.0 | 5 | 3.5 |
| Voor de toepassing van deze verordening geldt: | 33 | 100 | 150 | 2500 (ref) | 4.8 | 5 | 3.0 |
| Voor de toepassing van deze verordening geldt: | 39 | 100 | 150 | 2100 | 4.4 | 6 | 3.0 |
| Voor de toepassing van deze verordening geldt: | 47 | 100 | 150 | 2100 | 5.6 | 6 | 3.0 |
| De in bijlage I vermelde gegevens moeten worden verzameld. | 56 | 100 | 150 | 1500 | 6.2 | 7 | 3.0 |
| SFAC-0504-68NJ | 68 | 100 | 150 | 1500 | 8.2 | 7 | 2.5 |
| Voor de toepassing van deze verordening geldt de volgende: | 82 | 100 | 150 | 1300 | 9.4 | 8 | 2.5 |
| SFAC-0504-R10J | 100 | 100 | 150 | 1200 | 12.3 | 9 | 1.7 |
| SFAC-0504-R12J | 120 | 100 | 150 | 1100 | 17.3 | 9 | 1.5 |
| Voor de toepassing van deze verordening geldt de volgende: | 17.5 | 100 | 150 | 2200 | 4.5 | 6 | 4.0 |
| Voor de toepassing van deze verordening geldt: | 22.0 | 102 | 150 | 2100 | 5.2 | 7 | 4.0 |
| Voor de toepassing van deze verordening geldt: | 28.0 | 105 | 150 | 1800 | 6.0 | 8 | 4.0 |
| SFAC-0703-33N5J | 35.5 | 112 | 150 | 1500 | 6.8 | 9 | 4.0 |
| Voor de toepassing van deze verordening geldt: | 43.0 | 106 | 150 | 1200 | 7.9 | 10 | 4.0 |
| SFAC-1006-90NJ | 90 | 95 | 50 | 1140 | 15.0 | 9 | 3.5 |
| SFAC-1006-R111J | 111 | 87 | 50 | 1020 | 15.0 | 10 | 3.5 |
| SFAC-1006-R130J | 130 | 87 | 50 | 900 | 20.0 | 11 | 3.0 |
| SFAC-1006-R169J | 169 | 95 | 50 | 875 | 25.0 | 12 | 3.0 |
| SFAC-1006-R206J | 206 | 95 | 50 | 800 | 30.0 | 13 | 3.0 |
| SFAC-1006-R222J | 222 | 92 | 50 | 730 | 35.0 | 14 | 3.0 |
| SFAC-1006-R246J | 246 | 95 | 50 | 685 | 35.0 | 15 | 3.0 |
| SFAC-1006-R307J | 307 | 95 | 50 | 660 | 35.0 | 16 | 3.0 |
| SFAC-1006-R380J | 380 | 95 | 50 | 590 | 50.0 | 17 | 2.5 |
| SFAC-1006-R422J | 422 | 95 | 50 | 540 | 60.0 | 18 | 2.5 |
| SFAC-1006-R491J | 491 | 95 | 50 | 535 | 65.0 | 19 | 2.0 |
| SFAC-1006-R538J | 538 | 87 | 50 | 490 | 90.0 | 20 | 2.0 |
